KOCIOŁ AUTOMATYCZNY NA PELLET
DRACO BIO

Serie 12 35 75 100 150

Stalowy kocioł jednopaleniskowy z palnikiem na pellet

KLASA 5           -  model: 12, 35, 75, 100, 150
EKOPROJEKT   -  model: 12, 35, 75, 100, 150
PYŁY PM ≤ 20   -  model: 12, 35, 75, 100, 150

 KOCIOŁ PELLETOWY O PODWYŻSZONYM
 STANDARDZIE - MODEL: 12, 35, 75, 100, 150


Zdjęcia produktów mają charakter wyłącznie informacyjny.
Prezentowany model kotła DRACO BIO 35

Zapytaj o produkt
MOC: 99 kW
MATERIAŁ: Stal
PALNIK Automatyczny, samoczyszczący palnik na pellet
PALIWO Pellet
STEROWNIK: ESTYMA IGNEO

3D

Opis

DRACO BIO to sprawdzona przez tysiące użytkowników, niezawodna konstrukcja kotła pelletowego, wyposażona w bardzo efektywny samoczyszczący palnik na pellet FIREBLAST II. Wymiennik kotła wykonany z atestowanej stali grubości 8 mm (Draco Bio 12 kW - 5 mm)  zaprojektowany tak, aby maksymalnie odzyskiwać energię spalanego paliwa oraz zminimalizować czas konieczny do jego obsługi i czyszczenia. Nad prawidłową pracą kotła czuwa nowoczesny modułowy regulator kotłowy ESTYMA IGNEO TOUCH z kolorowym dotykowym wyświetlaczem.

 Wyposażenie kotła:

- samoczyszczący palnik FIREBLAST II na pellet
- automatyczna zapalarka
- katalizatory ceramiczne
- sterownik Estyma Igneo TOUCH - wersja standardowa
- sterownik Estyma Igneo Slim - wersja ekonomiczna, na zamówienie
- czujnik temperatury zewnętrznej
- zbiornika paliwa 240 l., 340 l. lub 500 l.
- osprzęt do czyszczenia kotła
- stopki do regulacji poziomu kotła

 Sterowanie kotła:

touch slim
Estyma Igneo Touch
- wersja standardowa
Estyma Igneo Slim
- wersja ekonomiczna

Czytaj więcej Czytaj więcej

   DRACO BIO 12

draco bio 12 wyc
                                         1. Pionowy wymiennik ciepła    2. System katalizatorów ceramicznych   3. Palnik serii FIREBLAST II z ruchomym rusztem   4. Stopki do regulacji poziomu kotła


DRACO BIO 12 ZK

Draco Bio 12 ZK
Istnieje możliwość zamówienia Draco Bio 12 ZK z mniejszym zasobnikiem do niskich kotłowni



 DRACO BIO 35

draco bio 15 wyc

 1. Płomieniówkowo - półkowy wymiennik ciepła    2. System katalizatorów ceramicznych   3. Palnik serii FIREBLAST II z ruchomym rusztem   4. Stopki do regulacji poziomu kotła

Specyfikacja

DRACO BIO 12
Draco Bio 12 wymiary



DRACO BIO 12 ZK

draco bio 12 zk


DRACO BIO 35

Draco Bio 15 wymiary





DRACO BIO 12 DRACO BIO 12 ZK DRACO BIO 35
A



mm




1550** 1070
1650**
A1 490 - 530
A2 610 - 610
A3 90 - 80
A4 90 - 265
A5 90 - 80
A6 890 - 870
B 770 935 1020
B1 650 - 775
B2 45 - 190
B3 610 - 610
C 1120* 1120* 1545*
C1 845* 1080* 1290*
C2 1500 - 1500
C3 75 - 75
C4 65 - 65
C5 195 - 180
C6 1340 - 1340

* Wysokość kotła można dodatkowo regulować za pomocą załączonych stopek
**Zasobnik z palnikiem połączony jest za pomocą elastycznego węża, szerokość kotła jest więc wymiarem zmiennym.
Króćce zasilania i powrotu w kotłach znajdują się zarówno po prawej jak i po lewej stronie z tyłu kotła.
W celu zapewnienia prawidłowego obiegu wody należy pamiętać by podłączenia kotła do instalacji dokonywać po przekątnej.
Kapilara czujników powinna być wkręcona z tej samej strony co podłączenie zasilania instalacji.

 zbiorniki bio wymiary



DRACO BIO 75, 100 i 150  to modele należące do serii BIO kotłów średniej mocy, których konstrukcja ze stali grubości 6 mm (Draco 100 i 150) i 8 mm (Draco 75) oparta jest na bardzo efektywnym wymienniku półkowo płomieniówkowym. Duża powierzchnia odbioru ciepła gwarantuje wysoką sprawność przekładającą się na oszczędność paliwa. Samoczyszczący palnik na pellet FIREBLAST II z ruchomym rusztem zapewnia praktycznie automatyczną pracę i ogranicza obsługę głównie do uzupełniania paliwa w zbiorniku oraz okresowego usuwania popiołu z popielnika.  Dużą zaletą tych modeli jest możliwość pracy w kaskadach dzięki czemu łatwiej można dostosować moc do zapotrzebowania na ciepło.

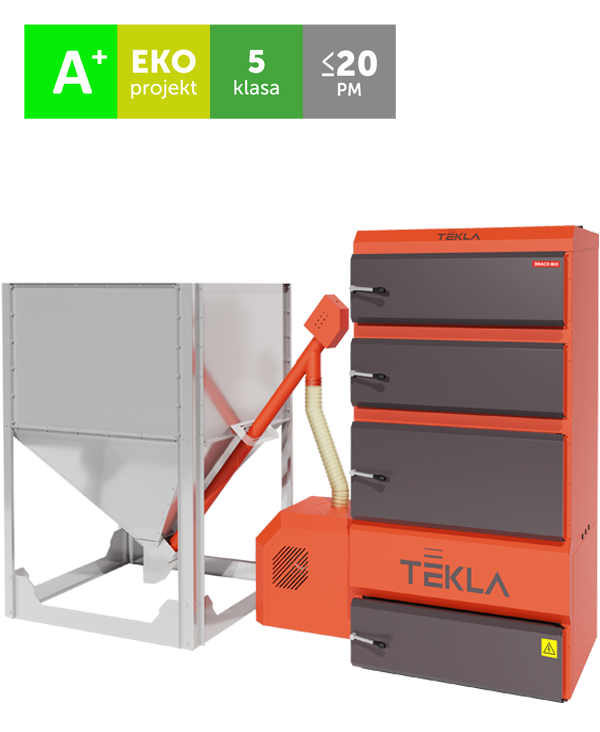

DRACO BIO 75, 100
draco_bio_75_100

DRACO BIO 150
Draco Bio 150



DRACO BIO 75 DRACO BIO 100 DRACO BIO 150
A



mm




2750 3000 3730
A1 770 1020 1105
A2 1200 1200 1200
A3 95 95 100
A4 385 510 550
A5 105 105 95
A6 1270 1680 1760
B 1150 1240 1650
B1 770 870 1150
B2 225 225 425
B3 1200 1200 1200
B4 100 100 100
C 1925 1925 2115
C1 1685 1685 1745
C2 1580 1580 1580
C3 70 70 195
C4 50 50 175
C5 1650 1650 1650


zbiorniki bio 1500      zbiornik bio 2300



Przykładowy schemat instalacji z siłownikiem na zaworze czterodrogowym.
Schemat dedykowany do sterownika Touch/Slim

schemat_1

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze otwarte, 5 - Zawór zwrotny, 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Pompa c.w.u., 8 - Pompa c.o. 1.,
9 - Ogrzewanie c.o. 1, 10 - Zawór zwrotny, 11 - Ogrzewanie c.o. 2, 12 - Czujnik pokojowy, 13 - Zbiornik c.w.u., 14 - Zawór kulowy, 15 - Pompa c.o. 2, 16 - Zawór mieszający trzydrogowy z siłownikiem, 17 - Filtr, 18 - Odpowietrznik automatyczny, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.o. 2, T5 - Czujnik temp. zewnętrznej,
T6 - Czujnik temp. c.w.u.,

  Przykładowy schemat z zaworem DBV w instalacji.
Schemat dedykowany do sterownika Touch/Slim
schemat_5

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze zamknięte, 5 - Pompa c.w.u., 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Filtr, 8 - Pompa c.o. 1,
9 - Ogrzewanie c.o. 1, 10 - Zbiornik c.w.u., 11 - Pompa c.o. 2, 12 – Zawór zwrotny, 13 - Zawór mieszający trzydrogowy z siłownikiem, 14 - Czujnik pokojowy, 15 - Zawór zwrotny, 16 - Zawór DBV-1, 17- Zawór,
18 - Ogrzewanie c.o. 2, 19 - Odpowietrznik automatyczny, 20 - Manometr, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.w.u., T5 - Czujnik temp. zewnętrznej,
T6 - Czujnik temp c.o. 2,

Przykładowy schemat instalacji z buforem.
Schemat dedykowany pod sterownik Touch/Slim
schemat_6

1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Bufor, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar, 9 - Ogrzewanie c.o. 2,
10 - Zawór zwrotny, 11 – Pompa ładująca, 12 -Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Odpowietrznik automatyczny, 18 - Manometr, 19 -Zawór termostatyczny lub siłownikowy tylko z Touch + moduł mini, T1 - Czujnik temp. powrotu, T2 - Czujnik temp. bufora (góra) T3 - Czujnik temp. bufora (dół) T4 - Czujnik temp. c.w.u, T5 - Czujnik temp.zewnętrznej, T6 - Czujnik temp. c.o. 1,
T7 - Czujnik temp. c.o. 2, T8 - Czujnik temp. kotła,

Przykładowy schemat ze sprzęgłem hydraulicznym.
Schemat dedykowany do sterownika Touch/Slim
schemat_7


1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Sprzęgło hydrauliczne, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar,
9 - Ogrzewanie c.o. 2, 10 – Zawór zwrotny, 11 – Pompa ładująca, 12 - Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Manometr, 18 - Odpowietrznik automatyczny,
T1 - Czujnik temp. powrotu, T2 - Czujnik temp. c.w.u T3 - Czujnik temp. zewnętrznej, T4 - Czujnik temp. c.o. 1, T5 - Czujnik temp. c.o. 2, T6 - Czujnik temp. kotła.
