DRACO BIO COMPACT F II

Serie 12 18 23

Stalowy kocioł jednopaleniskowy
z automatycznym palnikiem na pelet

 KLASA 5           -  model: 12, 18, 23

 EKOPROJEKT   -  model: 12, 23



Zdjęcia produktów mają charakter wyłącznie informacyjny.
Prezentowany model kotła DRACO BIO COMPACT F II 23

Zapytaj o produkt
MOC: 23
MATERIAŁ: Stal
PALNIK Automatyczny palnik na pelet FIREBLAST II z ruchomym rusztem
PALIWO Pelet
STEROWNIK: ESTYMA IGNEO TOUCH

Draco Bio Compact F II jest kotłem automatycznym do spalania biomasy w postaci peletu o średnicy 6-8 mm klasy A, A1 i B. Zbiornik paliwa umieszczony w górnej części kotła pozwala na zminimalizowanie jego wymiarów zewnętrznych co znacznie ułatwia montaż nawet w małych kotłowniach. Niewielka wysokość kotła sprawia, że załadunek paliwa nie jest uciążliwy dla użytkownika. W celu powiększenia pojemności zbiornika paliwa do każdego kotła dołączona jest tzw. nadstawka dzięki której zbiornik zwiększa swoją pojemność o 90 l. Zastosowany palnik  Fireblast II z ruchomym rusztem oraz zaawansowany sterownik ESTYMA IGNEO TOUCH z kolorowym, dotykowym wyświetlaczem, zapewnia wysoki komfort  użytkowania kotła ograniczając jego obsługę do niezbędnego minimum. Dodatkowa ceramika umieszczona w komorze spalania znacznie poprawia proces spalania pod względem ekonomicznym jak również redukuje emisję szkodliwych związków do otoczenia. Kocioł zaprojektowany został z myślą ogrzewaniu budynków mieszkalnych, w których wymiary kotłowni nie pozwalają na zainstalowanie kotła automatycznego ze zbiornikiem wolnostojącym lub zainstalowanym z boku kotła. W modelu tym zbiornik paliwa znajduje się nad kotłem tworząc kompaktową, zwartą konstrukcję pozwalającą zmieścić go w naprawdę niewielkich pomieszczeniach.

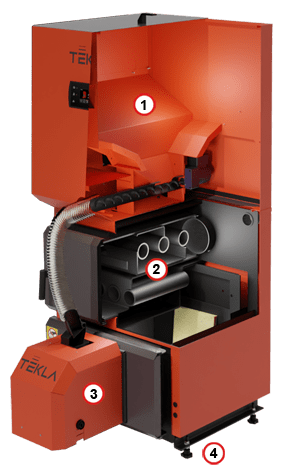

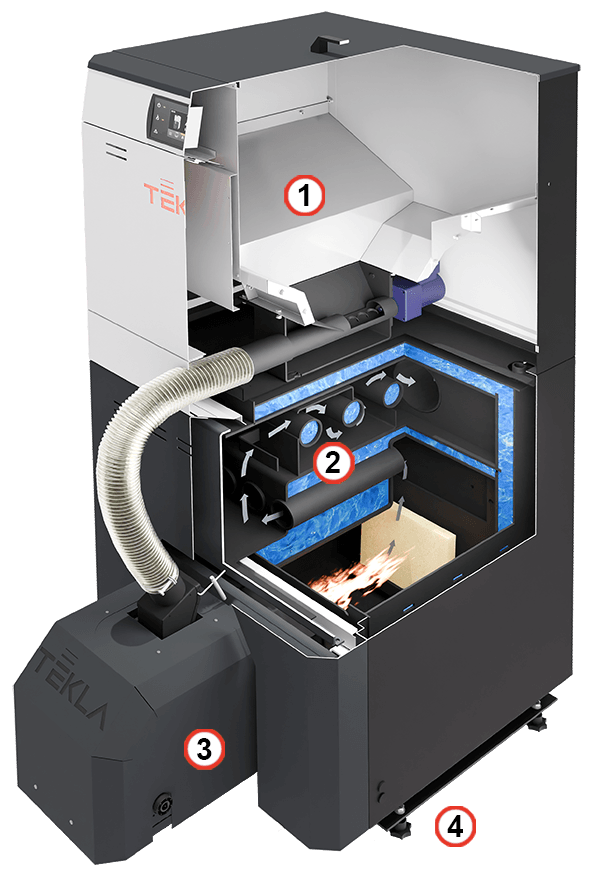

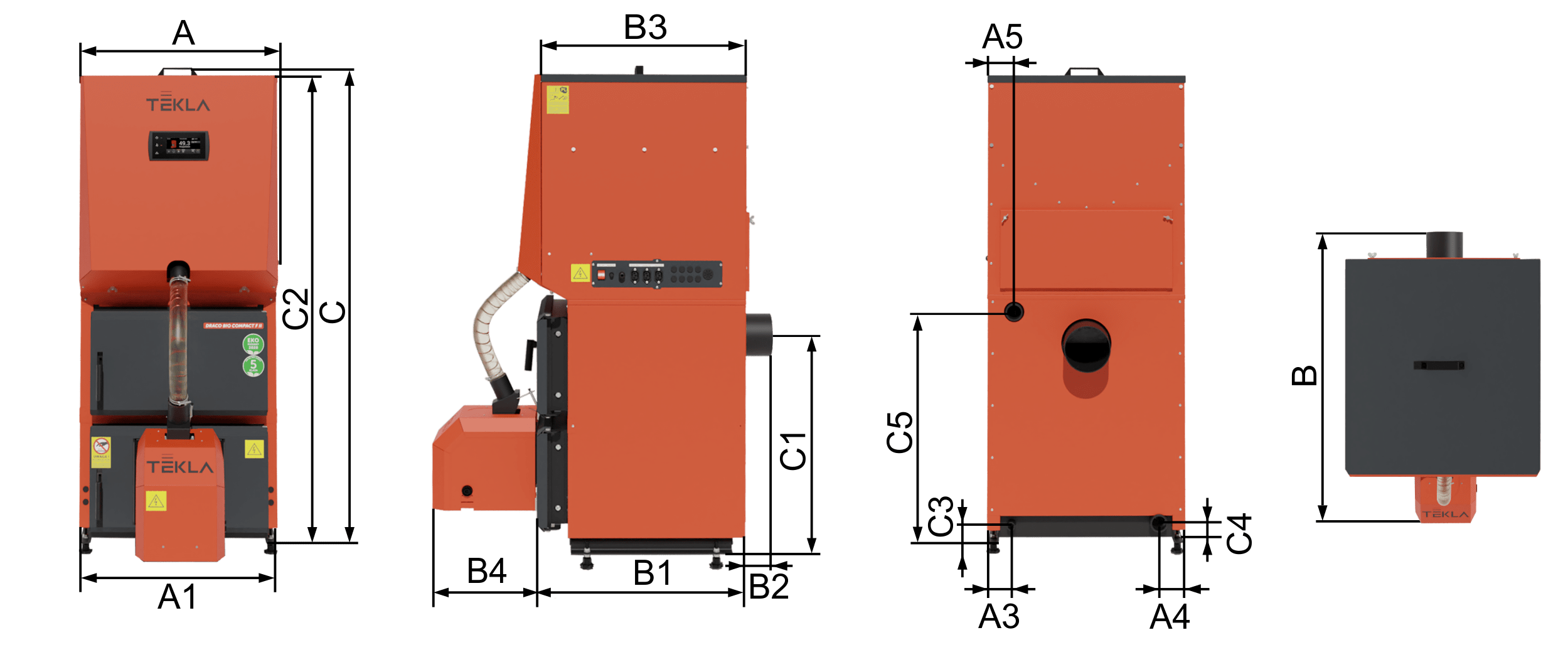

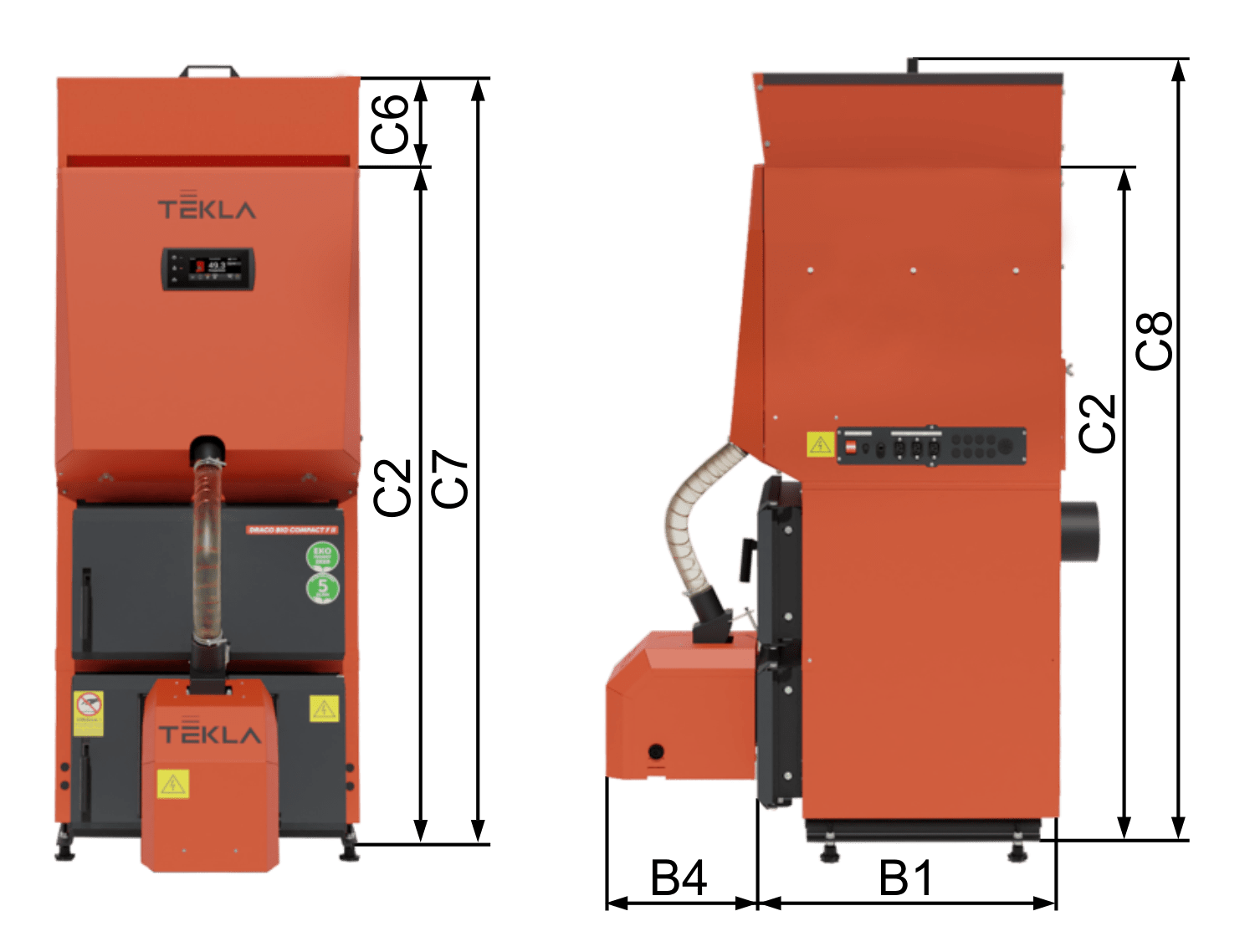

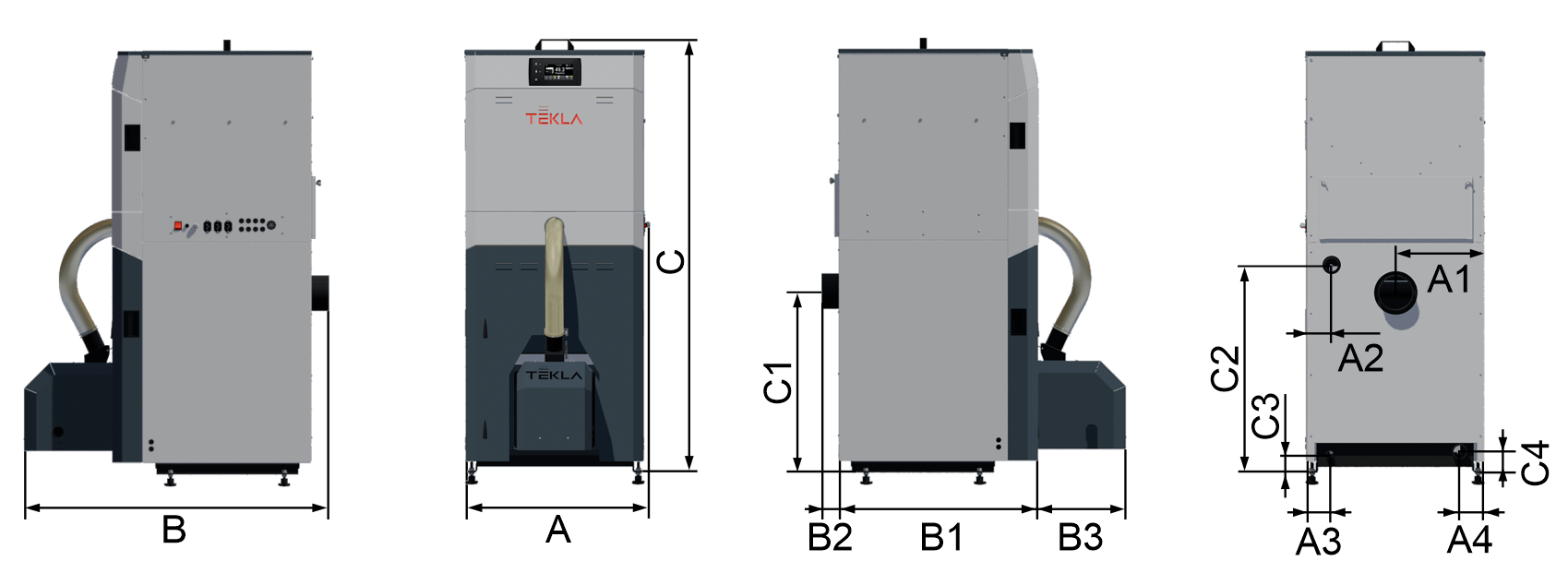

draco bio compact F II wymiary

draco bio compact f II tabela

  * Wysokość kotła można dodatkowo regulować za pomocą załączonych stopek



Fireblast II

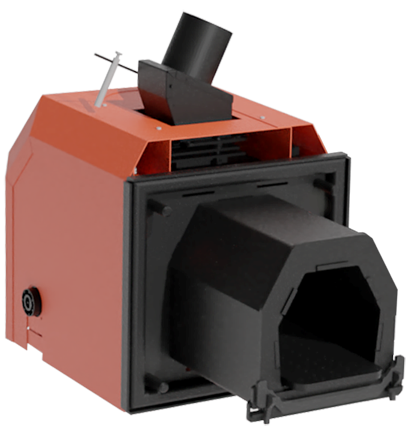

Automatyczny palnik na pelet Fireblast II z ruchomym rusztem instalowany w kotłach DRACO BIO COMPACT F II

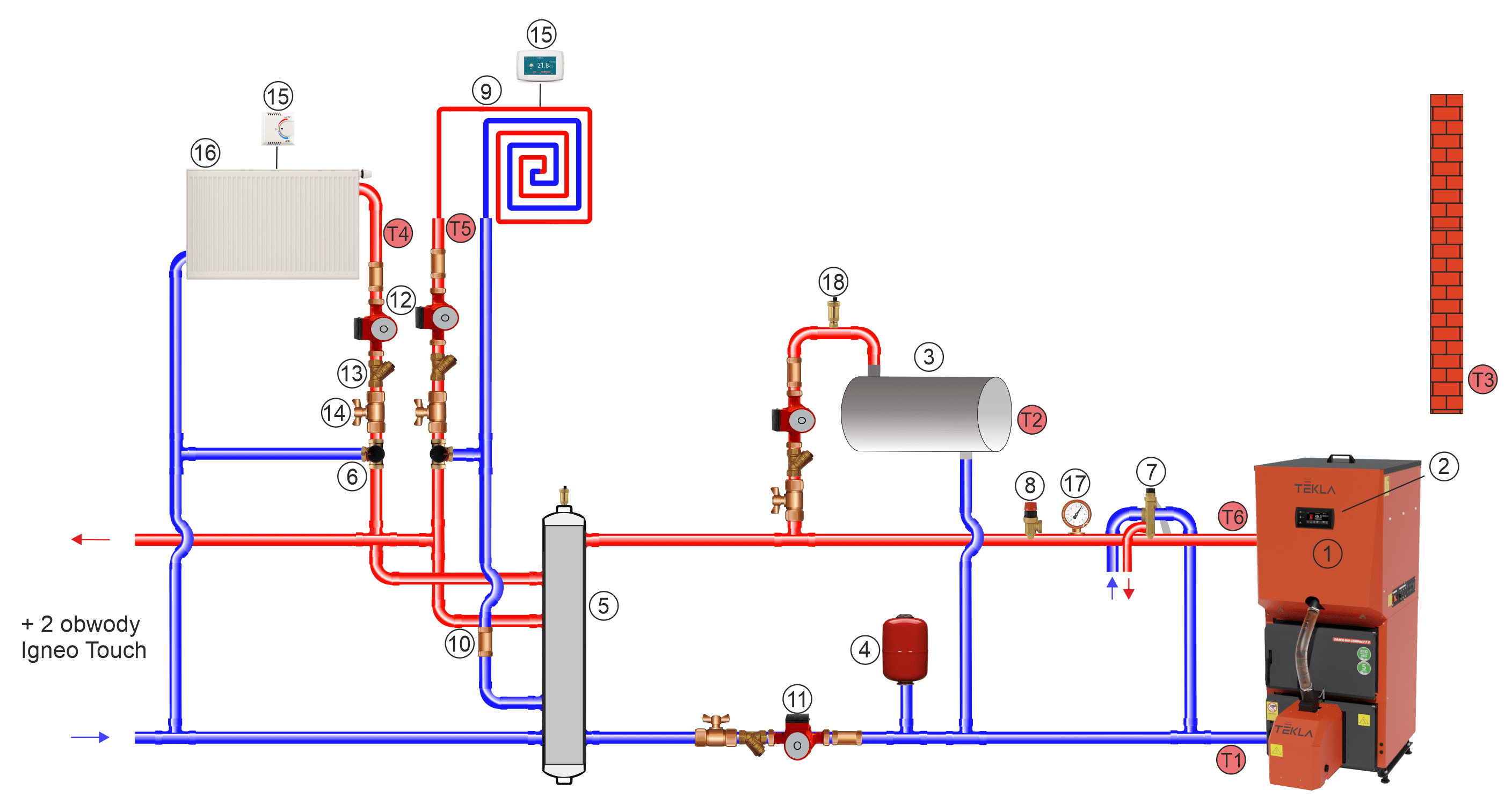

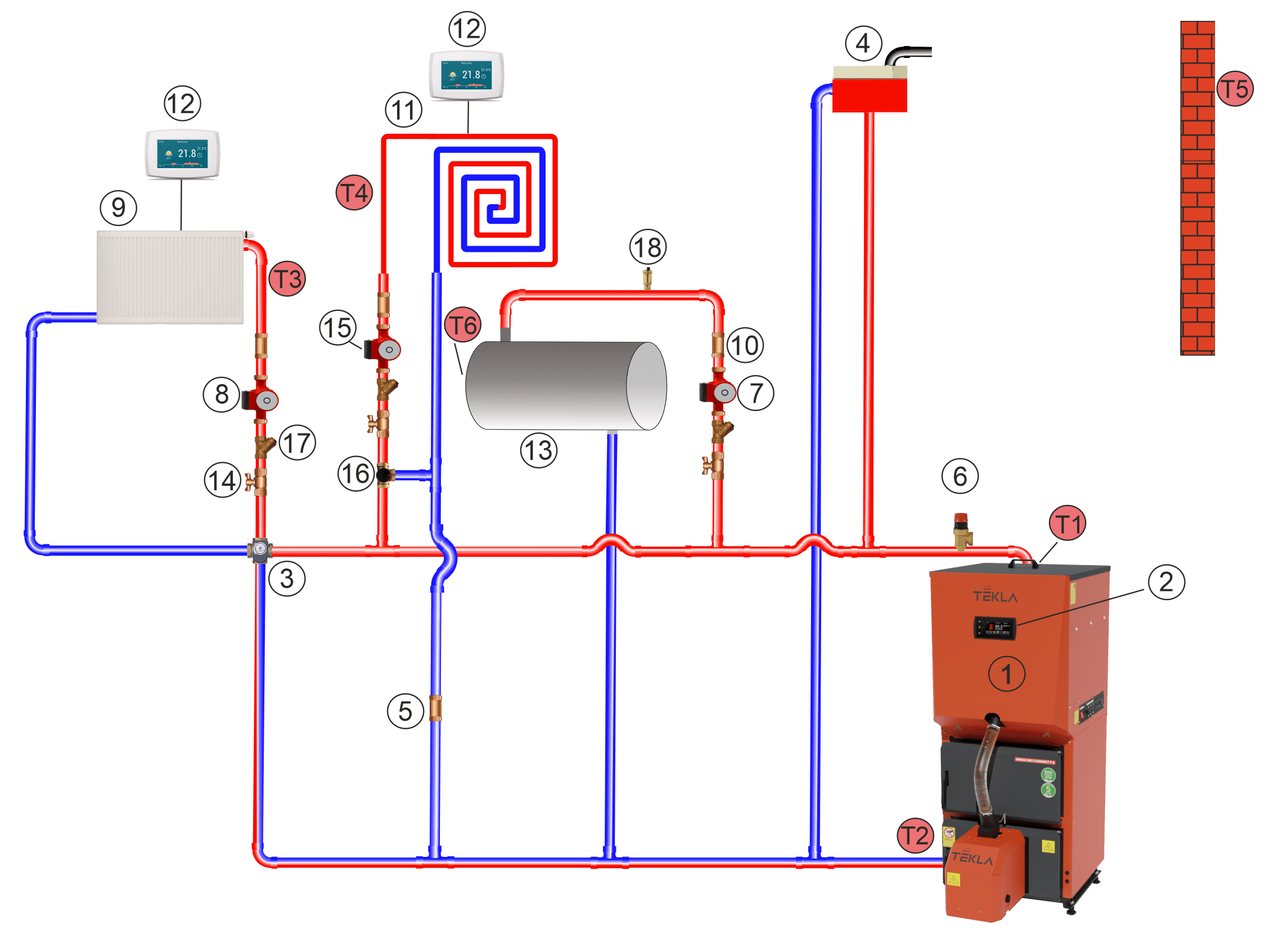

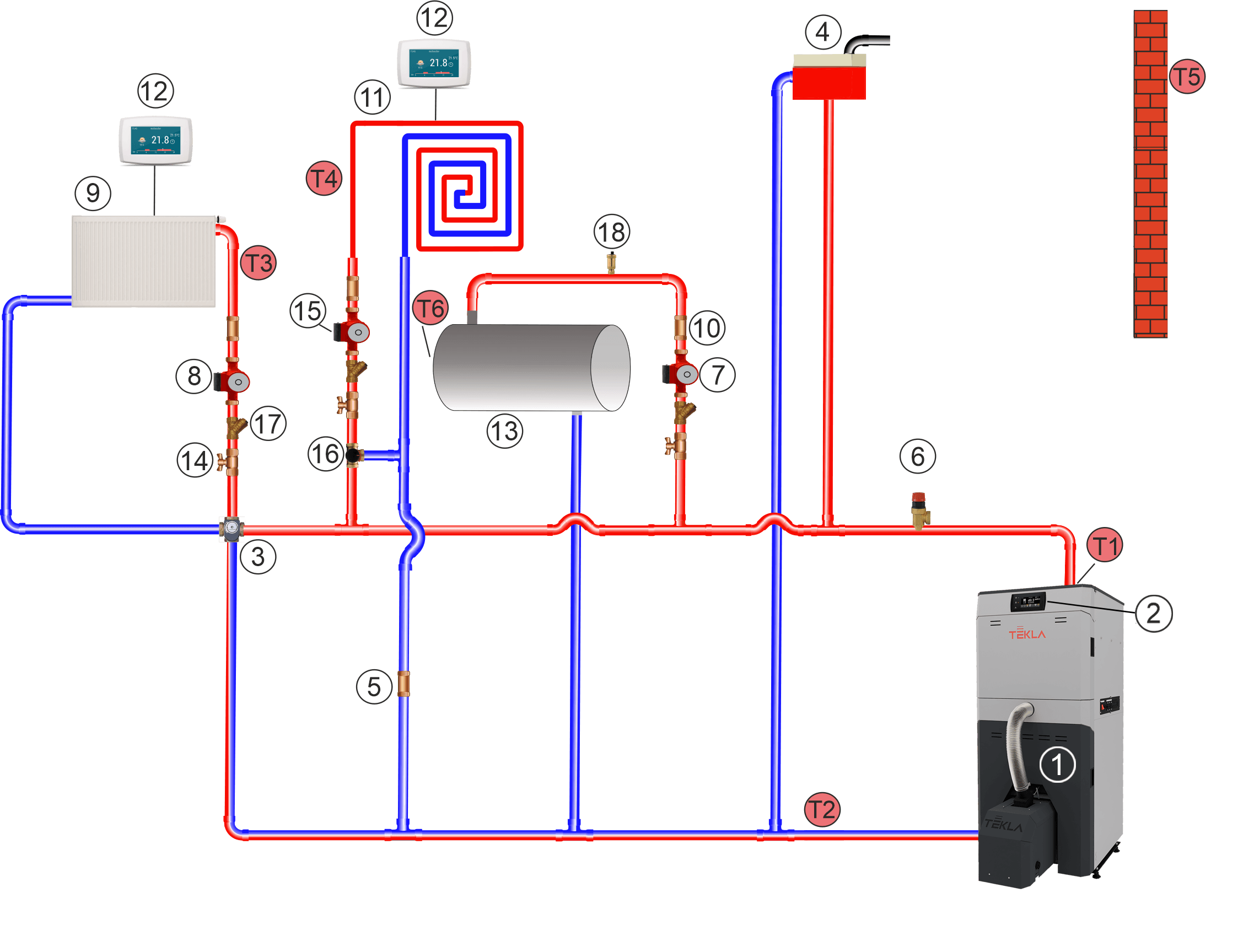

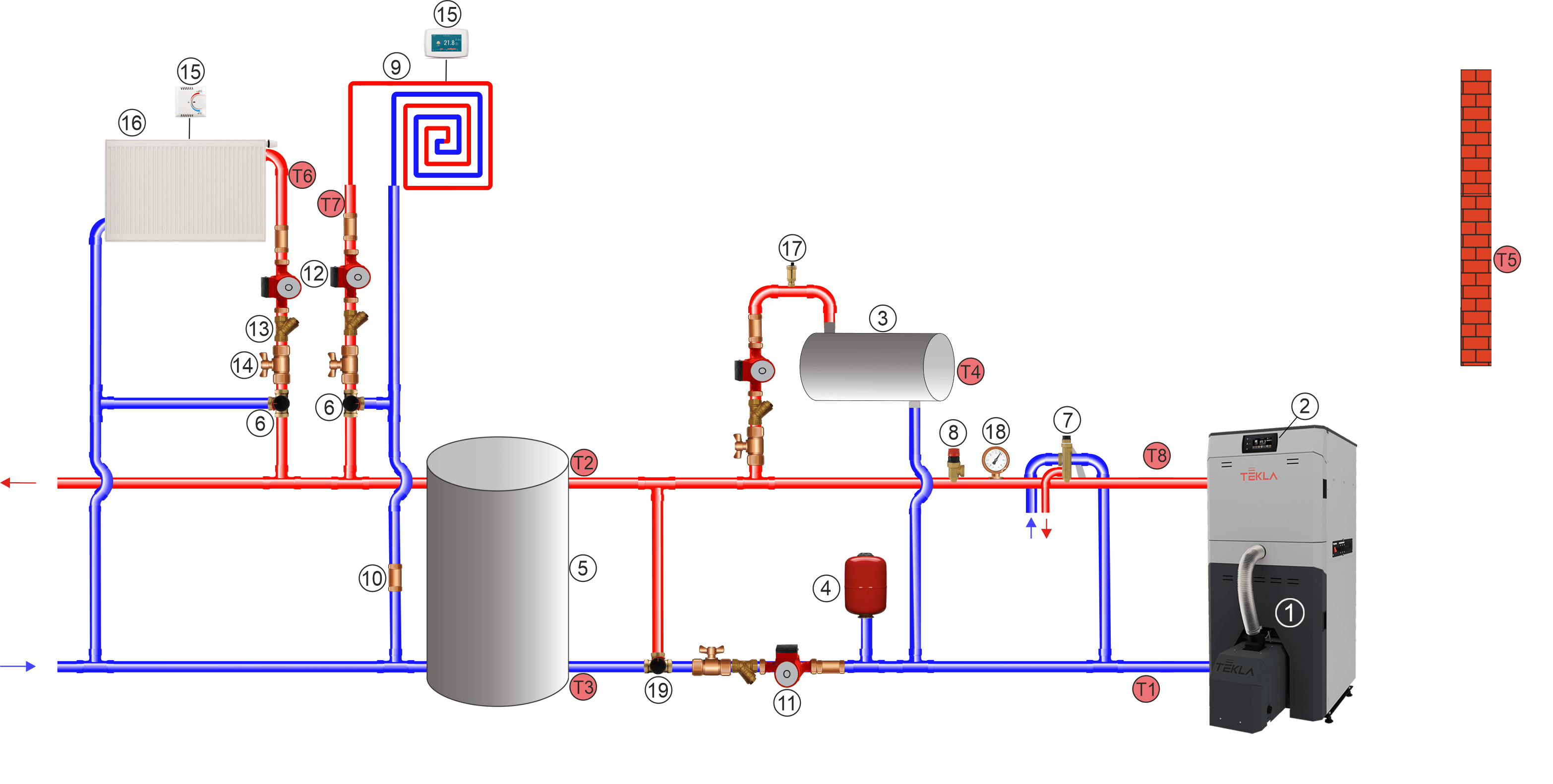

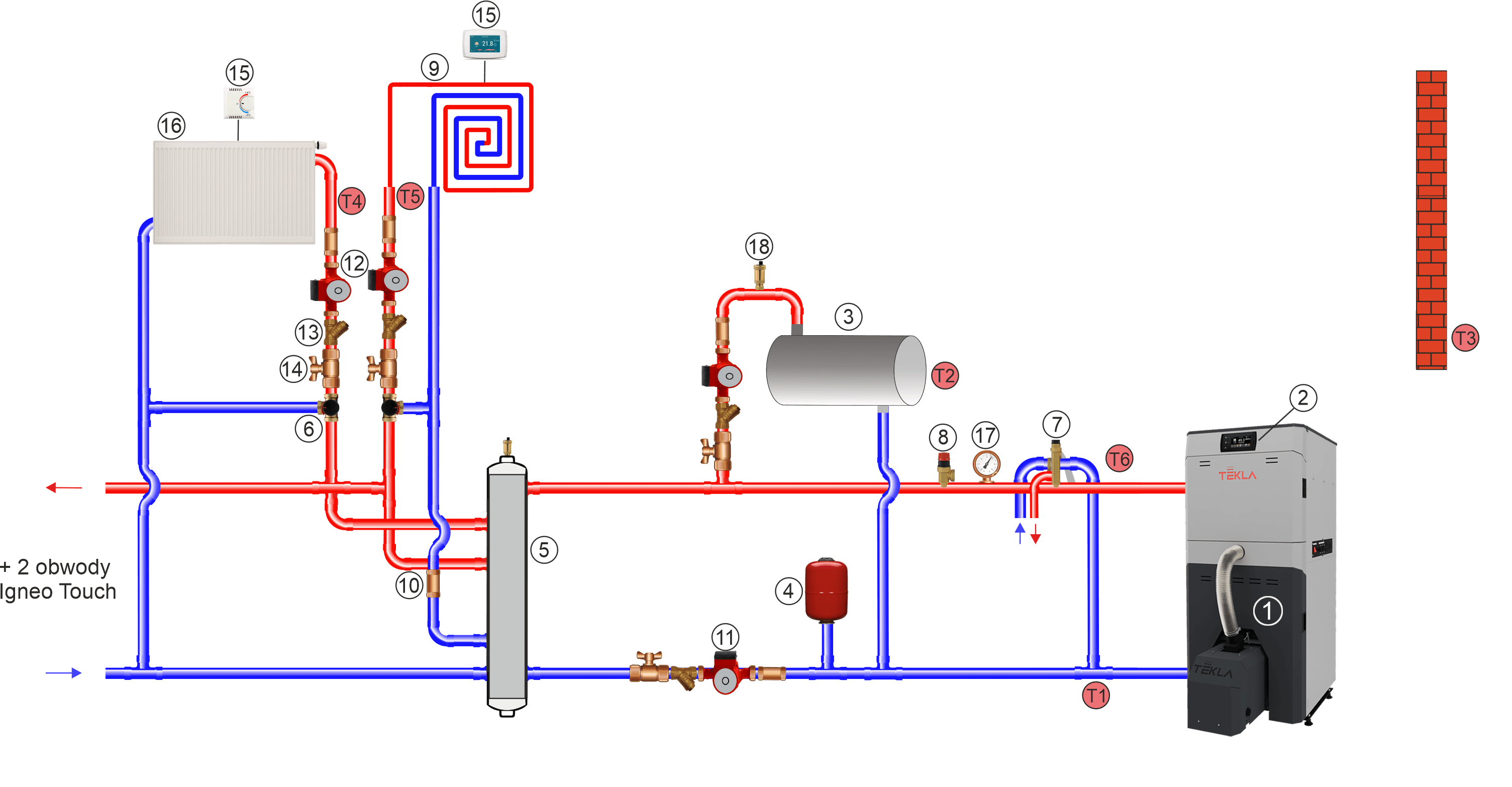

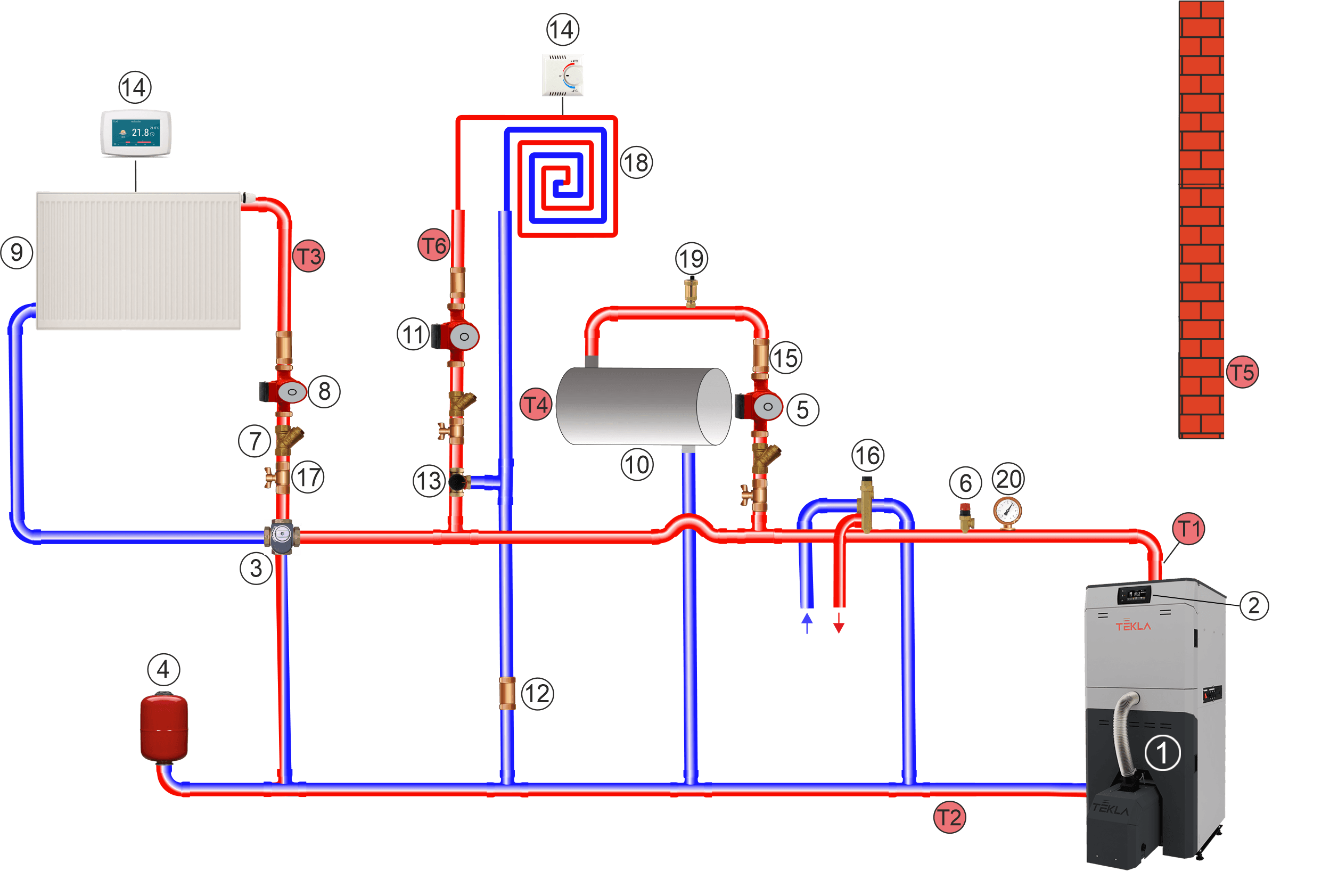

ZALECANY SCHEMAT PODŁĄCZENIA KOTŁA

Do osiągnięcia optymalnych warunków eksploatacji system grzewczy może być wyposażony w zabezpieczenie termiczne przed powrotem zbyt zimnej wody z instalacji np. pompa przewałowa, mieszający zawór czterodrogowy, który powinien być nastawiony tak, aby utrzymywał stałą temperaturę wody powracającej do kotła (wyższa niż 45°C).

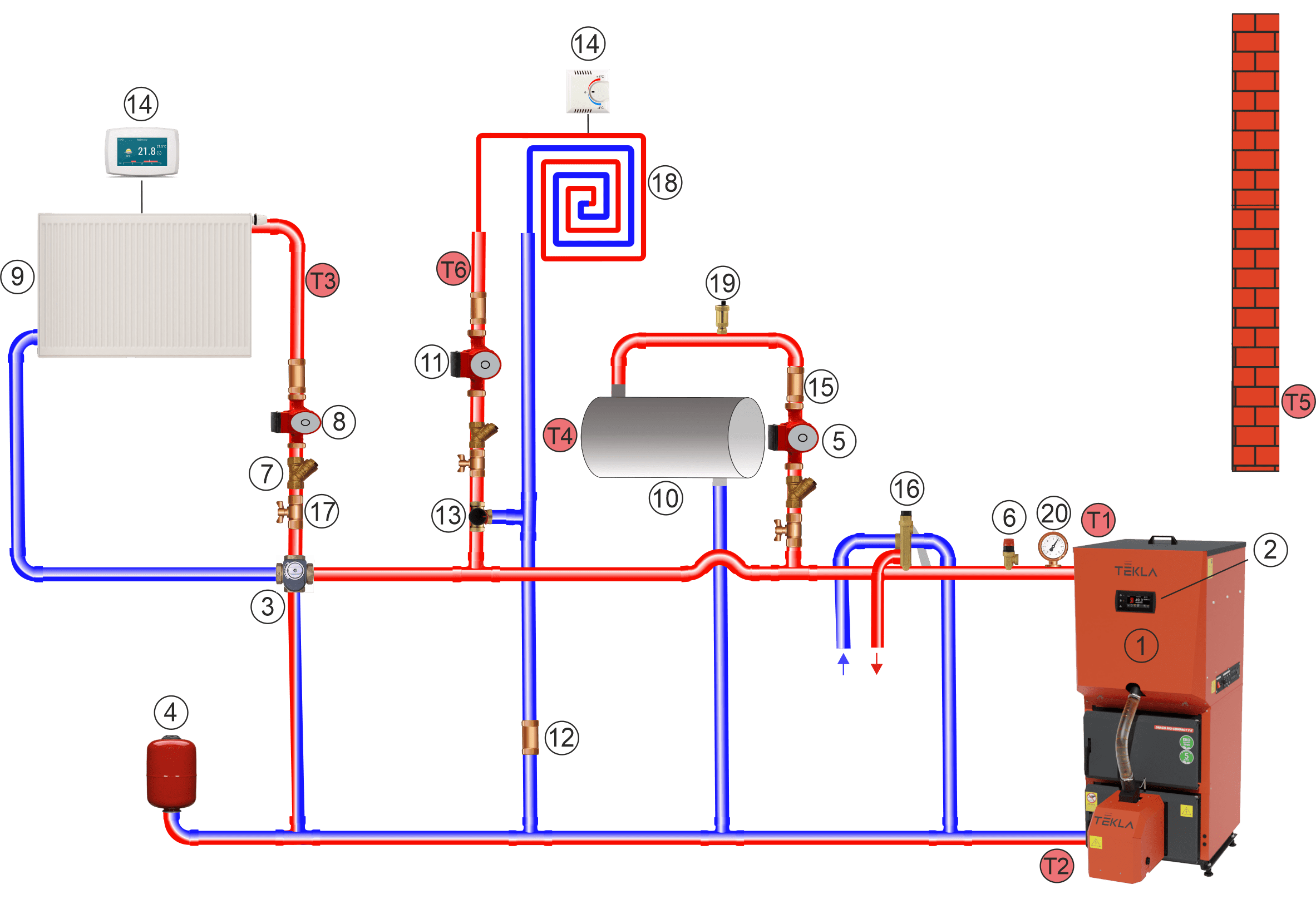

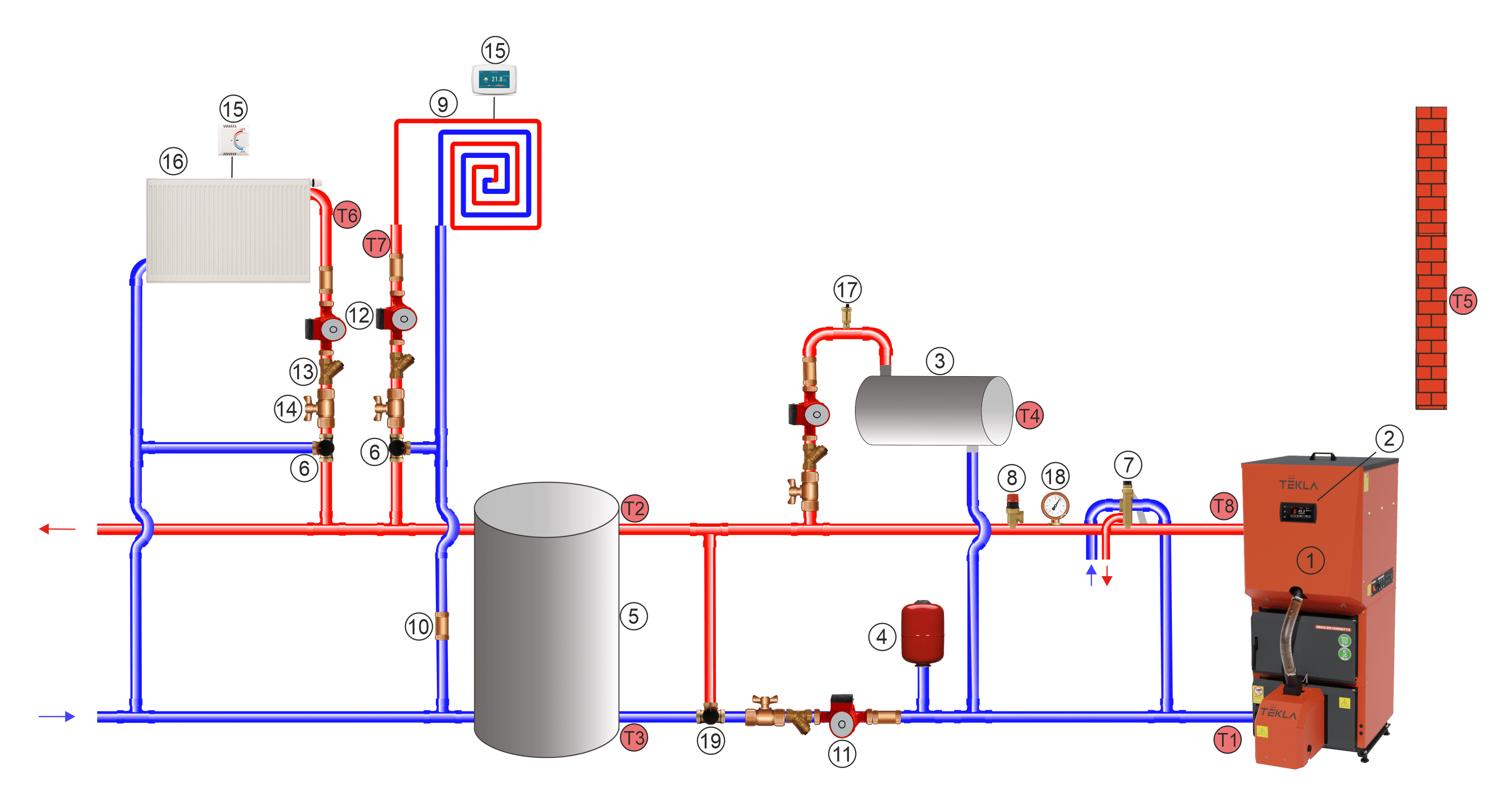

Schemat instalacji

1 – Kocioł, 2 – Sterownik kotła, 3 – Zawór mieszający czterodrogowy z siłownikiem, 4 – Naczynie wzbiorcze otwarte, 5 – Zawór zwrotny, 6 – Zawór bezpieczeństwa,  7 – Pompa c.w.u., 8 – Pompa c.o., 9 – Grzejnik,  10 – Zawór zwrotny, 11 – Ogrzewanie podłogowe, 12 – Sterownik pokojowy, 13 – Podgrzewacz c.w.u., 14 – Sterownik pokojowy, 15 – Zawór różnicowy, 16 – Pompa c.o (ogrzewania podłogowego), 17 – Zawór mieszający trzydrogowy, T1 – Czujnik  temp. kotła, T2 – Czujnik temp. powrotu, T3 – Czujnik temp. c.o (grzejniki)., T4 – Czujnik temp. c.o (ogrzewanie podłogowe).,  T5 – Czujnik  temp. zewnętrznej, T6 – Czujnik  temp. c.w.u., T7 – Czujnik  temp. podajnika.



Estyma Igneo Touch

Estyma Igneo Touch

Regulator pracy kotła IGNEO Touch jest nowoczesnym układem mikroprocesorowym, który steruje nie tylko kotłem, ale również systemem grzewczym.
Dzięki zaawansowanemu algorytmowi działania oraz możliwości regulacji wielu parametrów, układ można dostosować w bardzo elastyczny sposób  do potrzeb systemu grzewczego.

   Pobierz   Broszura Igneo Touch PL

 Nowe funkcjonalości sterownika Igneo TOUCH
1. Zaawansowane zarządzanie paliwem
• wskazanie pozostałego paliwa w zbiorniku wraz z wizualizacją ( powiadamianie o rezerwie mailem )
• kasowalny tymczasowy licznik zużycia paliwa
• bezpieczne i łatwe załączenie podajnika paliwa ( wypełnienie rury po wyczerpaniu paliwa )

Zbiornik

2. Łatwe wyłączanie i włączanie poszczególnych elementów systemu.

Panel sterujący

3. Aktualizacja oprogramowania poprzez kartę microSD bez utraty nastaw.

                              Karta microSD

4. Autokonfiguracja - automatyczne wykrywanie czujników i aktywacja obwodów.
• Możliwość wyłączenia autokonfiguracji.

Konfiguracja
• W standardzie 2 obwody grzewcze lub 1 obwód i bufor, gdy modułem palnika jest CAN IO BIG.
• moduł CAN IO BIG posiada 18 wejść i 15 wyjść

5. Programy czasowe: kocioł, co, cwu
• przyjazne kopiowanie programów czasowych.

Pogoda        Dni tygodnia

6. 4 typy czujników pokojowych: CTP-01, 02 i Vide Room, termostat.

Czujniki

regulator pokojowy 1        regulator pokojowy         Zestaw         vide room

7. videROOM
• pełni rolę nie tylko regulatora pokojowego ale również zdalnego panela operatorskiego za pomocą którego mamy dostęp do głównych funkcji kotła.

zestaw

8. 4 tryby pracy kotła – manualny, auto, czasowy - manualny, czasowy – auto.

tryb pracy

9. Test wszystkich wyjść w jednym miejscu.

test wyjść

10. Kształtowanie charakterystyki dmuchawy w funkcji mocy palnika.

moc dmuchawy

11. Możliwość współpracy panela Igneo TFT z dotychczasowym modułem CAN IO oraz nowym CAN IO BIG, kompatybilne
     ze wszystkimi modułami Igneo: videROOM, videNET, videGSM, Moduł Lambda ML-2.

urządzenia pomocnicze

12. Regulowana histereza włączenia i wyłącznia kotła.

13. Antylegionella CWU – nagrzewanie bojlera do 80st.C raz w tygodniu.

14. Ochrona pomp przed zastaniem.



Regulator pokojowy VIDE ROOM

Vide Room panel  Vide Room ekran

Funkcjonalność
• regulacja temperatury w pomieszczeniu
• tygodniowy program czasowy
• program ekonomiczny
• program komfortowy
• program przeciwzamrożeniowy
• automatyczna synchronizacja dnia i godziny ze sterownikiem kotła
• prognoza pogody (*2)
• monitorowanie pracy kotła bufora, obwodów CO i CWU
• monitorowanie pracy kolektorów słonecznych
• odczyt alarmów ze sterownika kotła
• blokada rodzicielska

Dane techniczne
Pomiar temperatury: 0-50°C
Rozdzielczość pomiaru: 0.1°C
Procesor: 180Mhz ARM Cortex-M4F
Pamięć: SDRAM 45Mhz 8MB
Klasa oprogramowania (*3): A
Wyświetlacz: TFT 4,3”
Panel dotykowy: pojemnościowy multitouch
Komunikacja: CAN odległość do 1000m
Aktualizacja oprogramowania: karta microSD
Zasilanie: 12VDC
Wymiary: 150mm x 100mm x 25mm

*2. Wymagany moduł videNET
*3. Wg normy IEC 60730



Moduł internetowy VIDE NET

Moduł internetowy VIDE NET umożliwia zdalny dostęp do bieżących informacji o systemie grzewczym oraz zmianę jego parametrów poprzez serwis internetowy:  igneo.pl. Moduł dedykowany jest dla sterowników linii IGNEO.
Główną ideą serwisu internetowego jest przede wszystkim zapewnienie łatwego i szybkiego dostępu do bieżących informacji. Szata graficzna została stworzona z myślą o komfortowym użytkowaniu przez dowolne urządzenie posiadające przeglądarkę internetową – w tym smartfony i tablety.
VNVide Net  Vide Net

Oprócz oczywistego komfortu wynikającego z możliwości zdalnego sterowania systemami grzewczymi, serwis oferuje również dodatkowe funkcje.
Są to między innymi: narzędzia analityczne w postaci wykresów.

  • Wykres ogólny - przedstawia pracę wszystkich najważniejszych elementów systemu grzewczego. Posiada opcje wyświetlania tylko wybranych elementów, możliwość wyboru zakresu dat oraz ustawienie dokładności rysowania próbek nawet co 10 sekund.
  • Wykres solarów -  z pewnością każdy użytkownik tej technologii jest ciekaw ile energii uzyskał w danym roku, miesiącu lub dniu. System dodatkowo obliczy zysk finansowy uzyskany dzięki energii solarnej.
  • Wykres zużycia paliwa - podobnie jak w przypadku wykresu dla solarów, przedstawione jest archiwum zużycia paliwa przez kocioł wraz z wliczonym kosztem za każdy rok, miesiąc i dzień.
