PIROVAC NA ZGAZOWANIE DREWNA

Serie 25

Stalowy kocioł komorowy na zgazowanie drewna

pirovac_zum

Zdjęcia produktów mają charakter wyłącznie informacyjny.

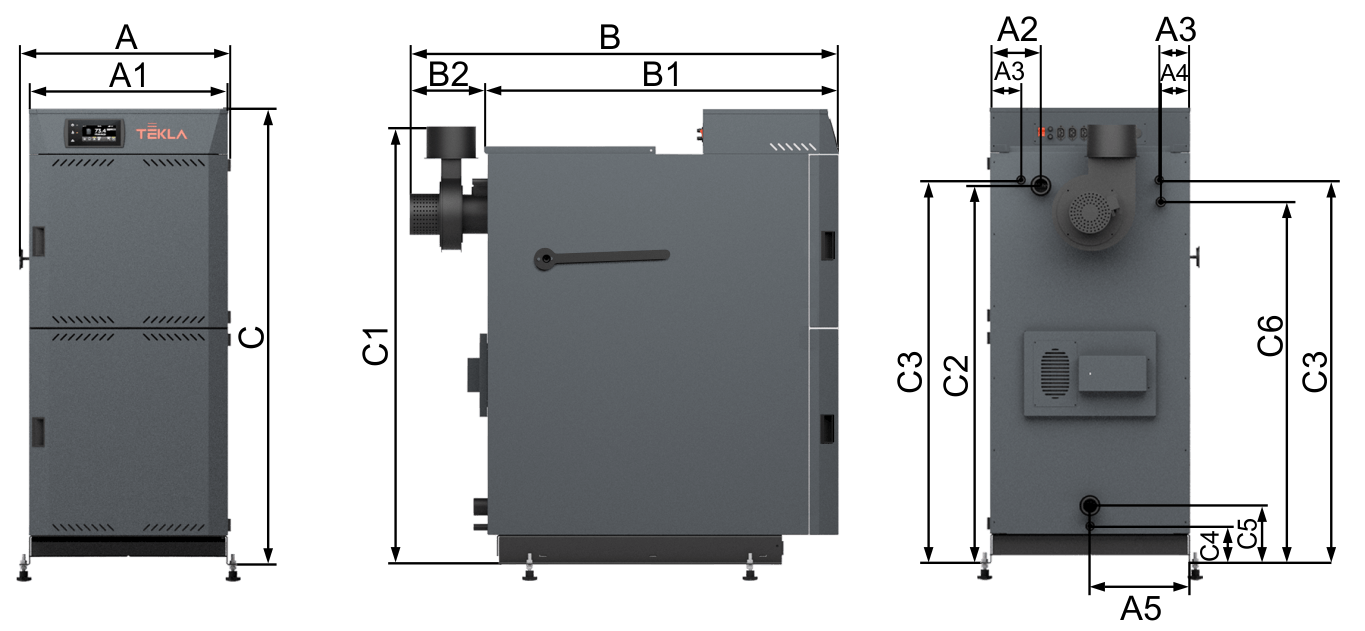

Prezentowany model kotła Pirovac 25

Zapytaj o produkt
MOC: 25 kW
MATERIAŁ: Stal 6 mm
PALNIK Dysza ogniotrwała
PALIWO Drewno (sezonowane max 20% wilgotności)
STEROWNIK: Estyma

3D

Opis

PIROVAC to stalowy kocioł z ręcznym załadunkiem przeznaczony do ekologicznego spalania drewna kawałkowego w procesie zgazowania. Spalanie gazu drzewnego zachodzi dzięki odpowiednio zaprojektowanej dyszy, do której doprowadzone jest wstępnie podgrzane powietrze umożliwiające zapłon gazu. Powietrze potrzebne do spalania dostarczane jest poprzez wytworzenie podciśnienia w kotle za pomocą wentylatora wyciągowego i zassanie go poprzez kanały wlotowe. Ilość powietrza regulowana jest za pomocą automatyki kotła oraz zaawansowanego systemu przepustnic działającego w połączeniu z sondą Lambda. Wymiennik kotła wykonany jest z wysokiej jakości, atestowanej stali kotłowej o grubości 6 mm. Do poprawnej oraz bezpiecznej pracy kotła konieczne jest zamontowanie zbiornika akumulacyjnego (bufora). Kotły serii Pirovac spełniają wymagania 5 Klasy emisji wg normy PN EN-303-5:2021-09 i Ekoprojektu.

Wyposażenie kotła:
- palnik ceramiczny
- sterownik modułowy Estyma TOUCH
- sonda lambda
- czujnik temperatury zewnętrznej
- osprzęt do czyszczenia kotła
- stopki do regulacji poziomu kotła

 Sterowanie kotła:

touch
Estyma Igneo Touch

Czytaj więcej



pirovac 25





Specyfikacja

PiroVac na zgazowanie drewna



Pirovac 25
A



mm




675
A1 640
A2 160
A3 100
A4 93
A5 350
B 1375
B1 1125
B2 250
C* 1460
C1* 1350
C2* 1205
C3* 1220
C4* 115
C5* 180
C6*  1150

   * Wysokość "C" kotła można dodatkowo regulować za pomocą załączonych stopek

Komora spalania Pirovac

  Pirovac 25
Szerokość A [mm] 352
Wysokość - B [mm] 590
Głębokość - C [mm] 580

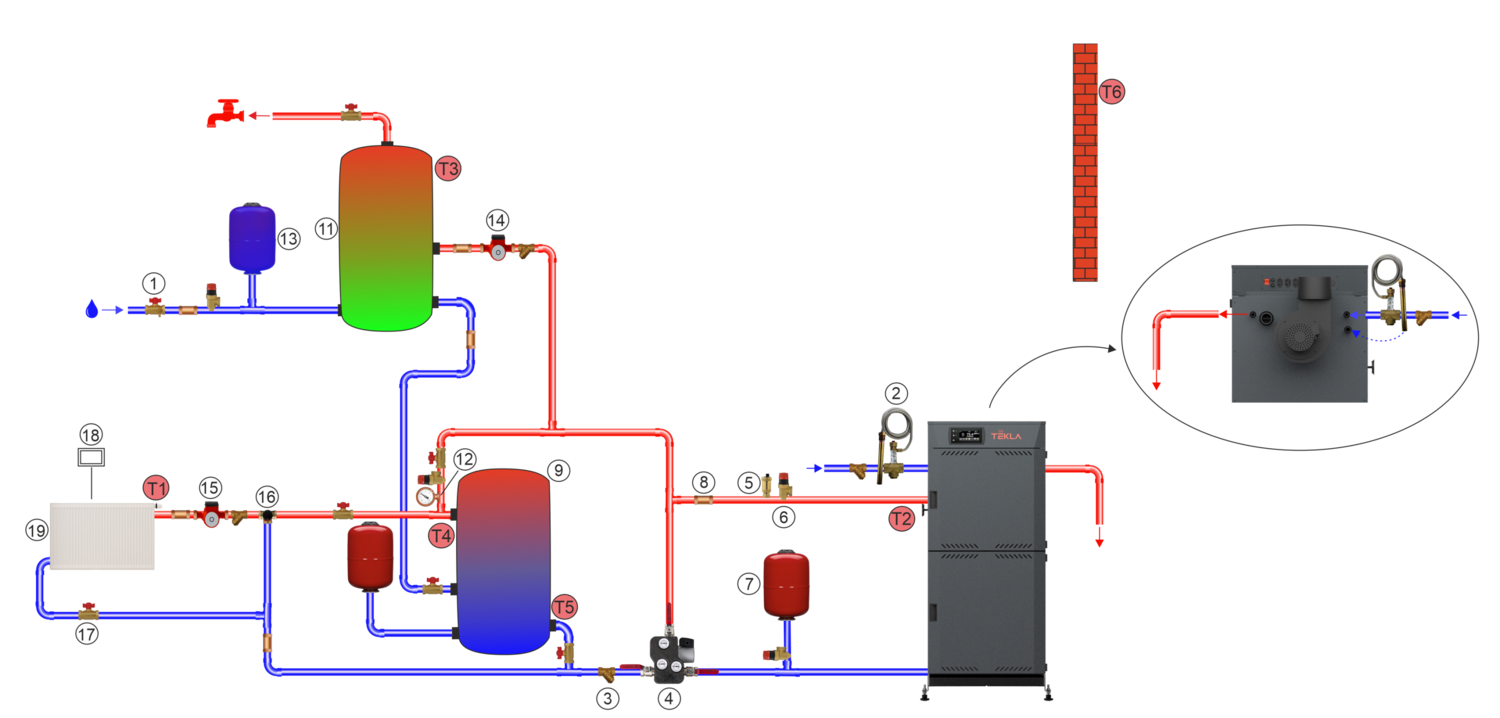

Przykładowy schemat instalacji dla kotła PiroVac

PiroVac instalacja

1 - Zawór kulowy z zaworem spustowym, 2 -Zawór schładzający jednofunkcyjny BVTS z kapilarą, 3 - Filtr, 4 - Laddomat min 67°C, 5 - Automatyczny zawór odpowietrzający, 6 - Zawór bezpieczeństwa, 7 - Naczynie przeponowe, 8 - Zawór zwrotny, 9 - Bufor, 10 - Zawór DBV, 11 - Bojler, 12 - Manometr, 13 - Naczynie przeponowe na wodzie użytkowej, 14 - Pompa c.w.u., 15 - Pompa c.o., 16 - Trójdrożny zawór z siłownikiem, 17 - Zawór kulowy, 18 - Termostat pokojowy, 19 - Ogrzewanie c.o 1,
T1 - Czujnik temp. c.o 1, T2 - Czujnik temp. kotła, T3 - Czujnik temp. bojlera, T4 - Czujnik temp. bufora (góra), T5 - Czujnik temp. bufora (dół), T6 - Czujnik temp. zewnętrznej,

* Schemat poglądowy, może nie zawierać wszystkich elementów składowych instalacji (takich jak np. filtry, zawory itp.).
** W przypadku odprowadzenia wody z wężownicy schładzającej do kanalizacji konieczne jest zastosowanie syfonu w tym miejscu.

Wizualizacja 3D
