Stalowy kocioł jednopaleniskowy z samoczyszczącym palnikiem na pellet
Zdjęcia produktów mają charakter wyłącznie informacyjny.

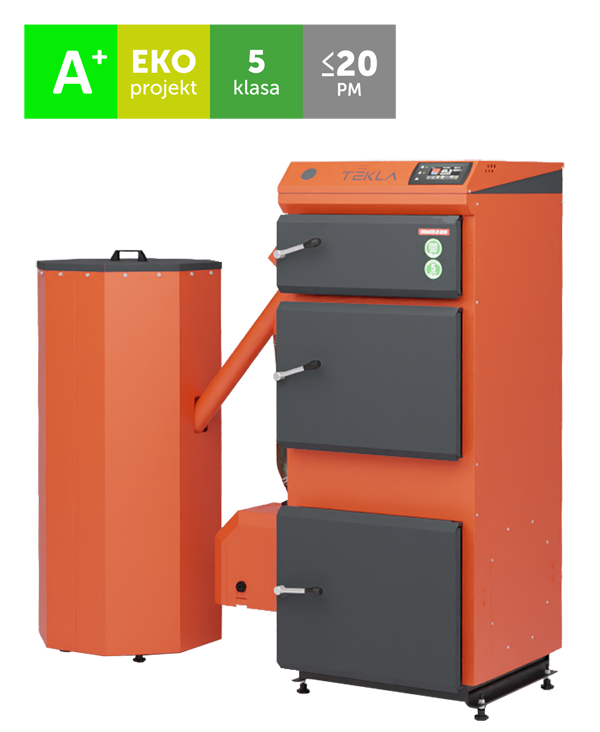

Prezentowany model kotła DRACO BIO D 22
| MOC: | 40 kW |
| MATERIAŁ: | Stal |
| PALNIK | Automatyczny, samoczyszczący palnik na pellet |
| PALIWO | Pellet |
| STEROWNIK: | ESTYMA IGNEO TOUCH |
DRACO BIO D jest wiodącym modelem kotła serii BIO, którego konstrukcja oparta jest na bardzo efektywnym wymienniku jednopaleniskowym, w którym dodatkowo powiększona została powierzchnia odbioru ciepła. W kotle tym zastosowany został samoczyszczący palnik na pellet wykonany ze stali żaroodpornej, zainstalowany we frontowych drzwiach urządzenia (w modelu 50 palnik zainstalowany jest z boku wymiennika). Na ruszcie palnika znajdują się otwory zapewniające dopływ powietrza potrzebnego do spalania, dostarczanego przez dmuchawę zamontowaną bezpośrednio do mieszacza powietrza. Wymiennik kotła wykonany jest z wysokiej jakości, atestowanej stali o grubości 8 mm. Prawidłową pracą kotła steruje nowoczesny regulator elektroniczny z kolorowym, dotykowym ekranem LCD.
Wyposażenie kotła:
- samoczyszczący palnik FIREBLAST II na pellet
- automatyczna zapalarka
- system katalizatorów ceramicznych i wkładów stalowych
- sterownik Estyma Igneo TOUCH - wersja standardowa
- sterownik Estyma Igneo Slim - wersja ekonomiczna, na zamówienie
- czujnik temperatury zewnętrznej
- osprzęt do czyszczenie kotła
- stopki do regulacji poziomu kotła
Sterowanie kotła:
 |
 |
|
| Estyma Igneo Touch - wersja standardowa |
Estyma Igneo Slim - wersja ekonomiczna |
|
| Czytaj więcej | Czytaj więcej |
1. Płomieniówkowo - półkowy wymiennik ciepła 2. System katalizatorów ceramicznych i wkładów stalowych 3. Palnik serii FIREBLAST II z ruchomym rusztem
4. Stopki do regulacji poziomu kotła
DRACO BIO D 15, 22, 30
DRACO BIO D 40, 50
| DRACO BIO D 15 |
DRACO BIO D 22 |
DRACO BIO D 30 |
DRACO BIO D 40 |
DRACO BIO D 50 |
||
| A | mm |
1200 | 1230 | 1230 | 1880 | 1880 |
| A1 | 470 | 530 | 530 | 660 | 660 | |
| A2 | 610 | 610 | 610 | 680 | 680 | |
| A3 | 75 | 75 | 75 | 85 | 90 | |
| A4 | 235 | 265 | 265 | 330 | 330 | |
| A5 | 75 | 75 | 75 | 85 | 90 | |
| A6 | - | - | - | 1180 | 1150 | |
| B | 1170 | 1230 | 1350 | 995 | 1145 | |
| B1 | 620 | 655 | 775 | 675 | 860 | |
| B2 | 190 | 190 | 190 | 195 | 190 | |
| B3 | 610 | 610 | 610 | 680 | 680 | |
| B4 | 360 | 360 | 360 | - | - | |
| C | 1440* | 1545* | 1545* | 1645* | 1650* | |
| C1 | 1180* | 1290* | 1290* | 1380* | 1380* | |
| C2 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| C3 | 75 | 75 | 75 | 75 | 75 | |
| C4 | 60 | 60 | 60 | 60 | 60 | |
| C5 | 180 | 180 | 180 | 190 | 190 | |
| C6 | 1340 | 1340 | 1340 | 1400 | 1400 | |
Przykładowy schemat instalacji z siłownikiem na zaworze czterodrogowym.
Schemat dedykowany do sterownika Touch/Slim
1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze otwarte, 5 - Zawór zwrotny, 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Pompa c.w.u., 8 - Pompa c.o. 1.,
9 - Ogrzewanie c.o. 1, 10 - Zawór zwrotny, 11 - Ogrzewanie c.o. 2, 12 - Czujnik pokojowy, 13 - Zbiornik c.w.u., 14 - Zawór kulowy, 15 - Pompa c.o. 2, 16 - Zawór mieszający trzydrogowy z siłownikiem, 17 - Filtr, 18 - Odpowietrznik automatyczny, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.o. 2, T5 - Czujnik temp. zewnętrznej,
T6 - Czujnik temp. c.w.u.,
Przykładowy schemat z zaworem DBV w instalacji.
Schemat dedykowany do sterownika Touch/Slim
1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze zamknięte, 5 - Pompa c.w.u., 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Filtr, 8 - Pompa c.o. 1,
9 - Ogrzewanie c.o. 1, 10 - Zbiornik c.w.u., 11 - Pompa c.o. 2, 12 – Zawór zwrotny, 13 - Zawór mieszający trzydrogowy z siłownikiem, 14 - Czujnik pokojowy, 15 - Zawór zwrotny, 16 - Zawór DBV-1, 17- Zawór,
18 - Ogrzewanie c.o. 2, 19 - Odpowietrznik automatyczny, 20 - Manometr, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.w.u., T5 - Czujnik temp. zewnętrznej,
T6 - Czujnik temp c.o. 2,
Przykładowy schemat instalacji z buforem.
Schemat dedykowany pod sterownik Touch/Slim
1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Bufor, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar, 9 - Ogrzewanie c.o 2,
10 - Zawór zwrotny, 11 – Pompa ładująca, 12 -Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Odpowietrznik automatyczny, 18 - Manometr, 19 -Zawór termostatyczny lub siłownikowy tylko z Touch + moduł mini, T1 - Czujnik temp. powrotu, T2 - Czujnik temp. bufora (góra) T3 - Czujnik temp. bufora (dół) T4 - Czujnik temp. c.w.u, T5 - Czujnik temp.zewnętrznej, T6 - Czujnik temp. c.o. 1,
T7 - Czujnik temp. c.o. 2, T8 - Czujnik temp. kotła,
Przykładowy schemat ze sprzęgłem hydraulicznym.
Schemat dedykowany do sterownika Touch/Slim
1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Sprzęgło hydrauliczne, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar,
9 - Ogrzewanie c.o. 2, 10 – Zawór zwrotny, 11 – Pompa ładująca, 12 - Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Manometr, 18 - Odpowietrznik automatyczny,
T1 - Czujnik temp. powrotu, T2 - Czujnik temp. c.w.u T3 - Czujnik temp. zewnętrznej, T4 - Czujnik temp. c.o. 1, T5 - Czujnik temp. c.o. 2, T6 - Czujnik temp. kotła.
